Трансформатор ТАН43-127/220-50, ТАН43-220-50

• Сердечник: ШЛ20х40
• Мощность: 78 Вт
• Ток первичной обмотки: 0,77/0,48 А
• Масса: 2,1 кг

Выводы обмоток Напряжение, В Допустимый ток, А 7-8 56 0,23 9-10 56 0,23 11-12 56 0,2 13-14 56 0,2 15-16 12,6 0,23 17-18 12,6 0,23 19-20(21) 5(6,3) 1,9 22-23(24) 5(6,3) 1,9

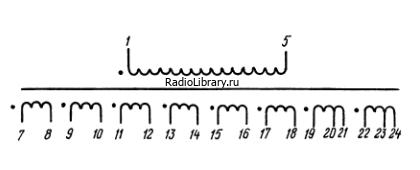

Трансформаторы ТАН43 на 220 В выпускаются начиная с 1979 г. (обозначаются как ТАН43-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

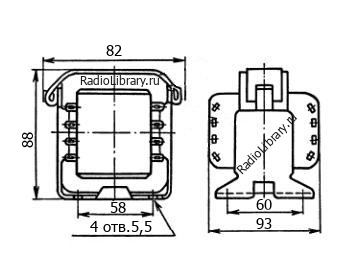

Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТАН43 на 220 В такие же, как у соответствующих трансформаторов ТАН43 на 127/220 В.

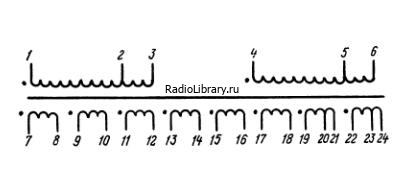

Напряжение на отводах первичных обмоток трансформаторов ТАН43 на 127/220 В:

При использовании трансформаторов ТАН43-127/220 на 127 В необходимо:

При использовании трансформаторов ТАН43-127/220 на 220 В необходимо:

В трансформаторах ТАН43 возможно последовательное и параллельное согласное соединение вторичных обмоток. Накальные обмотки можно соединять параллельно для увеличения тока накала.

Анодные обмотки можно соединять последовательно для получения необходимого выходного напряжения, а также параллельно для увеличения нагрузочной способности обмоток. При последовательном соединении обмоток с разными допустимыми токами нагрузочный ток не должен превышать минимального допустимого. Параллельное соединение может осуществляться тех анодных обмоток, напряжение на зажимах которых одинаковое.
