Микросхема 142ЕН12Б

Микросхема представляет из себя регулируемый стабилизатор положительного напряжения от 1.2 до 37 В. Стабилизатор допускает работу с током нагрузки до 1,0 А. Микросхема 142ЕН12Б комплементарна регулируемому стабилизатору отрицательного напряжения 142ЕН18. Микросхема выполнена в пленарном металлокерамическом корпусе 4116.4-3.

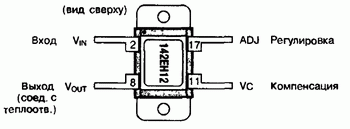

Цоколевка микросхемы 142ЕН12Б

Основные характеристики микросхемы 142ЕН12Б

Выходное напряжение	1,2…35В
Выходной ток	1,0 А
Максимальное входное напряжение	45 В
Разность напряжения вход-выход	3,5 В
Мощность рассеивания (с теплоотводом)	1 Вт
Диапазон рабочих температур	-60…+125 °C

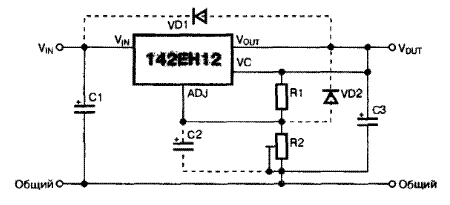

Типовая схема включения микросхемы 142ЕН12Б
