Микросхема К174УН14

Микросхема К174УН14 представляет собой усилитель мощности низкой частоты с выходной мощностью 4,5 Вт. Предназначена для использования в оконечных ступенях тракта звуковоспроизводящей аппаратуры и в телевизионных приемниках. По сравнению с К174УН7 имеет более совершенную встроенную тепловую защиту и защиту от коротких замыканий на выходе, токовых перегрузок и перемены полярности, а также меньшее значение Кг. Содержит 86 интегральных элементов. Корпус типа 1501.5-1. Масса не более 2,5 г. В состав микросхемы входят: устройство защиты от перегрузок, предварительный усилитель, управляющий каскад, мощный выходной каскад, тепловая защита.

Рекомендации по применению микросхемы К174УН14

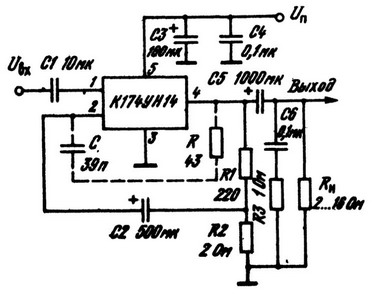

Допускается кратковременное повышение напряжения питания до 40 В и входного напряжения до 1,5 В в течение времени не более 50 мс с периодичностью не менее 0,5 с. Кроме того, допускается повышение входного напряжения при условии увеличения сопротивления нагрузки (более 3,2 Ом); при этом выходная мощность должна быть не более 5,5 Вт. Разрешается эксплуатация микросхемы при Uп ≥ 8 В и Rн ≥ 2 Ом. Необходимо применение радиатора с тепловым сопротивлением не более 6° С/Вт при Rн = 3,2...4,8 Ом. При креплении микросхемы к теплоотводу рекомендуется применять пасту КПТ-8 (ГОСТ 19783-74). Допускается использовать микросхему в схеме включения, отличающейся от типовой, при условии, что предельно допустимые режим не превышается. Не допускается превышение температуры корпуса свыше 100° С. Разрешается эксплуатация микросхемы при Rн=8 и 16 Ом (при этом выходная мощность снижается).
