Микросхема TDA2030

Усилитель класса АВ предназначен для использования в качестве усилителя мощности в бытовой технике. Микросхема TDA2030 имеет тепловую защиту и защиту от короткого замыкания выхода на корпус. Коэффициент усиления в усилителях с обратной связью не должен быть меньше 24 дБ.

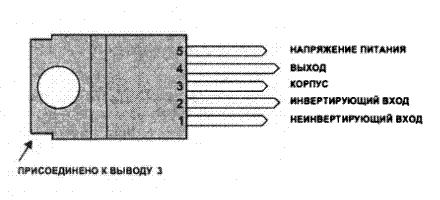

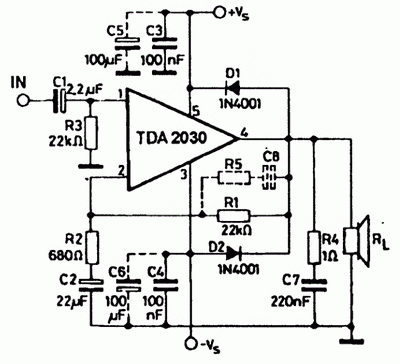

Коэффициент усиления в усилителях с обратной связью не должен быть меньше 24 дБ. Рекомендованные значения навесных элементов приведены в таблице, но могут быть использованы и другие значения. Таблица предназначена для ориентирования разработчиков автоаппаратуры.

Обозначение	Рекомендуемое значения	Назначение	Больше рекомендованного	Меньше рекомендованного
C1	1 мкФ	Входная развязка по постоянному току	-	Увеличение нижней частоты среза
C2	22 мкФ	Развязка по постоянному току инвертирующего входа	-	Повышение нижней частоты среза
C3, C4	0,1 мкФ	Развязка по питанию	-	Опасность генерации
C5, C6	100 мкФ	Развязка по питанию	-	Опасность генерации
C7	0,22 мкФ	Частотная стабилизация	-	Опасность генерации
C8	1/(2π*F*R1)	Верхняя частота среза	Уменьшение полосы пропускания	Увеличение полосы пропускания
R1	22 кОм	Коэффициент усиления	Увеличение усиления	Уменьшение усиления
R2	680 Ом	Коэффициент усиления	Уменьшение усиления	Увеличение усиления
R3	22 кОм	Смещение неинвертирующего входа	Увеличение входного сопротивления	Уменьшение входного сопротивления
R4	1 Ом	Частотная стабилизация	Опасность генерации на высоких частотах с индуктивной нагрузкой
R5	3*R2	Верхняя частота среза	Плохое ослабление высоких частот	Опасность генерации

Защитные цепи микросхемы TDA2030 ограничивают выходные токи выходных транзисторов таким образом, что их рабочие режимы не выходят за пределы зоны безопасной работы. Эта функция скорей может быть отнесена к классу ограничителей пиковой мощности, чем к ограничителям тока. Благодаря ей значительно уменьшается вероятность повреждения устройства в результате случайного короткого замыкания выхода усилителя на корпус.

Что касается тепловой защиты, то при повышении температуры кристалла выше 150°С, система тепловой защиты ограничивает ток потребления и рассеиваемую мощность. Поэтому даже постоянная перегрузка выхода или слишком высокая температура воздуха не приведут к порче микросхемы TDA2030. Радиатор можно делать без запаса на безопасность при перегреве, как это делается в классическом варианте теплового расчета.

Между микросхемой TDA2030 и теплоотводом изоляция не требуется. Рекомендуется применение теплопроводящей пасты.

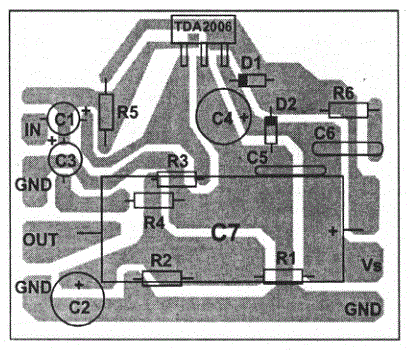

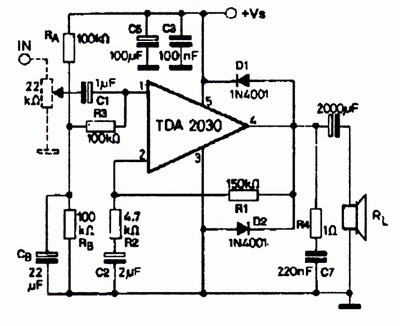

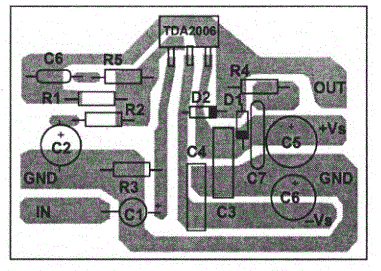

Печатные платы и схемы включения для микросхемы TDA2030 полностью соответствуют TDA2006.
