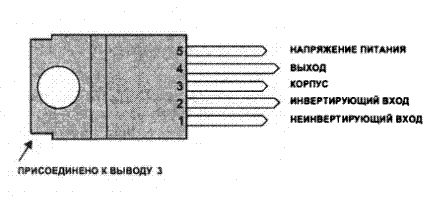

Микросхема TDA2050

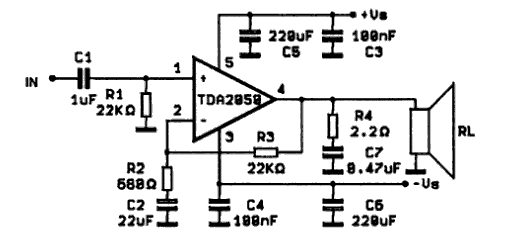

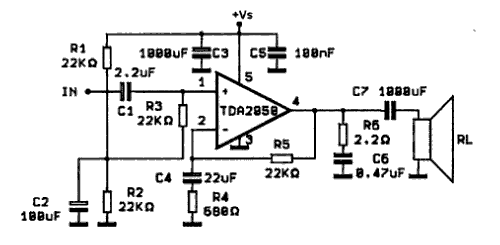

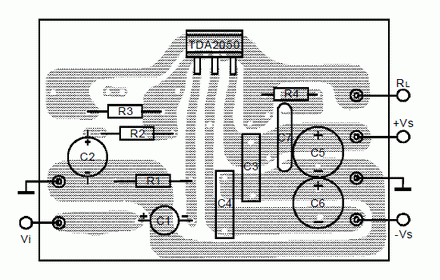

Усилитель класса АВ предназначен для использования в качестве усилителя мощности в бытовой технике. Микросхема TDA2050 имеет тепловую защиту и защиту от короткого замыкания выхода на корпус. Особенностью этого усилителя является очень большой диапазон питающих напряжений: от ±4,5 до ±20 В, причем возможно и однополярное питание.

Коэффициент усиления в усилителях с обратной связью не должен быть меньше 24 дБ. Рекомендованные значения навесных элементов приведены в таблице, но могут быть использованы и другие значения. Таблица предназначена для ориентирования разработчиков автоаппаратуры.

Защитные цепи микросхемы TDA2050 ограничивают выходные токи выходных транзисторов таким образом, что их рабочие режимы не выходят за пределы зоны безопасной работы. Эта функция скорей может быть отнесена к классу ограничителей пиковой мощности, чем к ограничителям тока. Благодаря ей значительно уменьшается вероятность повреждения устройства в результате случайного короткого замыкания выхода усилителя на корпус.

Что касается тепловой защиты, то при повышении температуры кристалла выше 150°С, система тепловой защиты ограничивает ток потребления и рассеиваемую мощность. Поэтому даже постоянная перегрузка выхода или слишком высокая температура воздуха не приведут к порче микросхемы TDA2050. Радиатор можно делать без запаса на безопасность при перегреве, как это делается в классическом варианте теплового расчета.

Между микросхемой TDA2050 и теплоотводом изоляция не требуется. Рекомендуется применение теплопроводящей пасты.
