Трансформатор ТА-281-127/220-50

  • Сердечник: ПЛ25х50х65
  • Мощность: 390 Вт
  • Ток первичной обмотки: 3,5/2,0 А
  • Масса: 5,55 кг
Выводы обмотокНапряжение, ВДопустимый ток, А
11-12801
17-18801
13-14801
19-20801
15-16201
21-22201
Таб.1. Электрические параметры трансформатора ТА281-127/220-50 и ТА281-220-50

Трансформаторы ТА281 на 220 В выпускаются начиная с 1979 г.(обозначаются как ТА281-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТА281 на 220 В такие же, как у соответствующих трансформаторов ТА281 на 127/220 В.

Напряжение на отводах первичных обмоток трансформаторов ТА281 на 127/220 В:

  • между выводами 1 и 2, 6 и 7 - 110 В;
  • между выводами 2 и 3, 7 и 8 - 10 В;
  • между выводами 3 и 4, 8 и 9 - 7 В;
  • между выводами 4 и 5, 9 и 10 - 7 В.

При использовании трансформаторов ТА281-127/220 на 127 В необходимо:

  • соединить выводы 1 и 9, 4 и 6, при этом магнитные потоки первичных обмоток обоих стержней суммируются;
  • подать напряжение 127 В на выводы 1 и 4.

При использовании трансформаторов ТА281-127/220 на 220 В необходимо:

  • соединить выводы 2 и 8;
  • подать напряжение 220 В на выводы 1 и 6.

Электрическая принципиальная схема анодного трансформатора ТА281

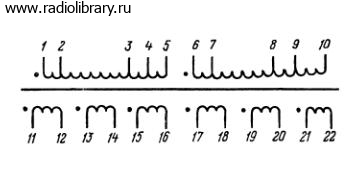

 Рис1. Электрическая принципиальная схема анодного трансформатора ТА281-127/220-50
Электрическая принципиальная схема анодного трансформатора ТА281

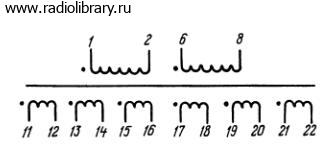

 Рис2. Электрическая принципиальная схема анодного трансформатора ТА281-220-50

В трансформаторах ТА281 возможно последовательное и параллельное согласное соединение вторичных обмоток. Последовательное включение различных вторичных обмоток позволяет подобрать необходимое выходное напряжение, параллельное - повысить мощность на выходных обмотках. При последовательном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимально допустимого. Параллельное соединение допускается только для тех обмоток, напряжение на зажимах которых одинаковы.

Конструкция анодного трансформатора ТА281

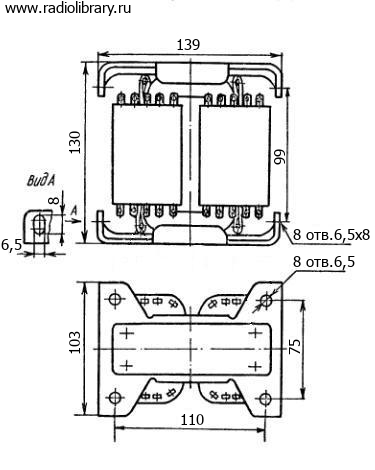

 Рис3. Конструкция анодного трансформатора ТА281-127/220-50 и ТА281-220-50
Литература
Акимов Н.Н., Ващуков Е.П., Прохоренко В.А., Ходоренок Ю.П. Резисторы, конденсаторы, трансформаторы, дроссели, коммутационные устройства РЭА: Справочник. - Мн.: Беларусь, 1994
