Трансформатор ТА-288-127/220-50

Сердечник: ПЛ25х50х100
Мощность: 510 Вт
Ток первичной обмотки: 4,4/2,55 А
Масса: 7,3 кг

Выводы обмоток	Напряжение, В	Допустимый ток, А
11-12	355	0,42
17-18	355	0,42
13-14	200	0,44
19-20	200	0,44
15-16	40	0,44
21-22	40	0,44

Таб.1. Электрические параметры трансформатора ТА288-127/220-50 и ТА288-220-50

Трансформаторы ТА288 на 220 В выпускаются начиная с 1979 г.(обозначаются как ТА288-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТА288 на 220 В такие же, как у соответствующих трансформаторов ТА288 на 127/220 В.

Напряжение на отводах первичных обмоток трансформаторов ТА288 на 127/220 В:

между выводами 1 и 2, 6 и 7 - 110 В;
между выводами 2 и 3, 7 и 8 - 10 В;
между выводами 3 и 4, 8 и 9 - 7 В;
между выводами 4 и 5, 9 и 10 - 7 В.

При использовании трансформаторов ТА288-127/220 на 127 В необходимо:

соединить выводы 1 и 9, 4 и 6, при этом магнитные потоки первичных обмоток обоих стержней суммируются;
подать напряжение 127 В на выводы 1 и 4.

При использовании трансформаторов ТА288-127/220 на 220 В необходимо:

соединить выводы 2 и 8;
подать напряжение 220 В на выводы 1 и 6.

Рис1. Электрическая принципиальная схема анодного трансформатора ТА288-127/220-50

Рис2. Электрическая принципиальная схема анодного трансформатора ТА288-220-50

В трансформаторах ТА288 возможно последовательное и параллельное согласное соединение вторичных обмоток. Последовательное включение различных вторичных обмоток позволяет подобрать необходимое выходное напряжение, параллельное - повысить мощность на выходных обмотках. При последовательном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимально допустимого. Параллельное соединение допускается только для тех обмоток, напряжение на зажимах которых одинаковы.

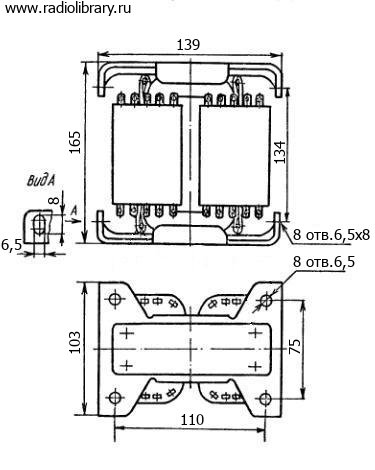

Рис3. Конструкция анодного трансформатора ТА288-127/220-50 и ТА288-220-50

Литература

Акимов Н.Н., Ващуков Е.П., Прохоренко В.А., Ходоренок Ю.П. Резисторы, конденсаторы, трансформаторы, дроссели, коммутационные устройства РЭА: Справочник. - Мн.: Беларусь, 1994
