Трансформатор ТАН109-127/220-50, ТАН109-220-50

• Сердечник: ПЛ20х40х50
• Мощность: 153 Вт
• Ток первичной обмотки: 1,4/0,82 А
• Масса: 2,95 кг

Выводы обмоток Напряжение, В Допустимый ток, А 7-8 125 0,23 16-17 125 0,23 9-10 112 0,215 18-19 112 0,215 11-12 13 0,23 20-21 13 0,23 13-14(15) 5(6,3) 3,3 22-23(24) 5(6,3) 3,3

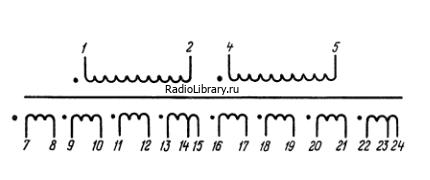

Трансформаторы ТАН109 на 220 В выпускаются начиная с 1979 г. (обозначаются как ТАН109-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

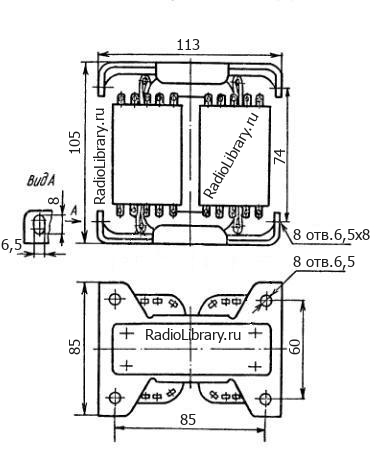

Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТАН109 на 220 В такие же, как у соответствующих трансформаторов ТАН109 на 127/220 В.

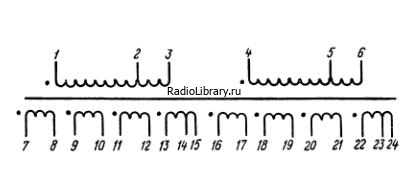

Напряжение на отводах первичных обмоток трансформаторов ТАН109 на 127/220 В:

При использовании трансформаторов ТАН109-127/220 на 127 В необходимо:

При использовании трансформаторов ТАН109-127/220 на 220 В необходимо:

В трансформаторах ТАН109 возможно последовательное и параллельное согласное соединение вторичных обмоток. Накальные обмотки можно соединять параллельно для увеличения тока накала.

Анодные обмотки можно соединять последовательно для получения необходимого выходного напряжения, а также параллельно для увеличения нагрузочной способности обмоток. При последовательном соединении обмоток с разными допустимыми токами нагрузочный ток не должен превышать минимального допустимого. Параллельное соединение может осуществляться тех анодных обмоток, напряжение на зажимах которых одинаковое.
