Трансформатор ТАН117-127/220-50, ТАН117-220-50

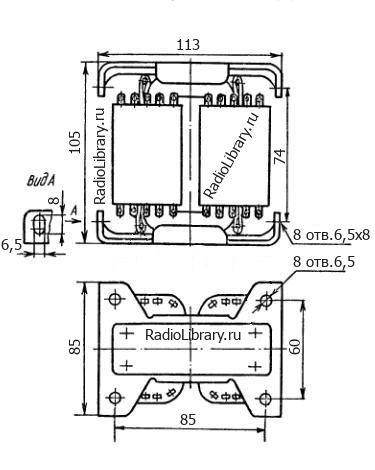

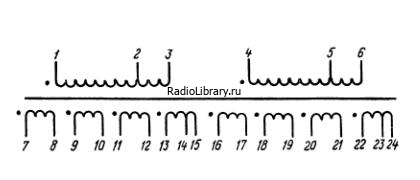

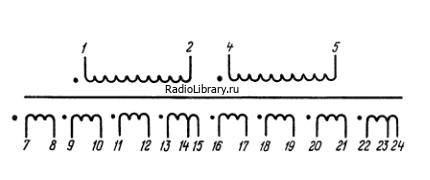

Таб.1. Электрические параметры трансформатора ТАН117-127/220-50 и ТАН117-220-50 Трансформаторы ТАН117 на 220 В выпускаются начиная с 1979 г. (обозначаются как ТАН117-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В. Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТАН117 на 220 В такие же, как у соответствующих трансформаторов ТАН117 на 127/220 В. Напряжение на отводах первичных обмоток трансформаторов ТАН117 на 127/220 В:
При использовании трансформаторов ТАН117-127/220 на 127 В необходимо:
При использовании трансформаторов ТАН117-127/220 на 220 В необходимо:
В трансформаторах ТАН117 возможно последовательное и параллельное согласное соединение вторичных обмоток. Накальные обмотки можно соединять параллельно для увеличения тока накала. Анодные обмотки можно соединять последовательно для получения необходимого выходного напряжения, а также параллельно для увеличения нагрузочной способности обмоток. При последовательном соединении обмоток с разными допустимыми токами нагрузочный ток не должен превышать минимального допустимого. Параллельное соединение может осуществляться тех анодных обмоток, напряжение на зажимах которых одинаковое.
Литература
Акимов Н.Н., Ващуков Е.П., Прохоренко В.А., Ходоренок Ю.П. Резисторы, конденсаторы, трансформаторы, дроссели, коммутационные устройства РЭА: Справочник. - Мн.: Беларусь, 1994
|
|
|||||||||||||||||||||||||||||||||||||
|
