Справочник по унифицированным трансформаторам ТАН

Трансформатор ТАН122-127/220-50, ТАН122-220-50

Сердечник: ПЛ20х40х60
Мощность: 190 Вт
Ток первичной обмотки: 1,7/1,0 А
Масса: 3,4 кг

Выводы обмоток	Напряжение, В	Допустимый ток, А
7-8	200	0,163
16-17	200	0,163
9-10	180	0,175
18-19	180	0,175
11-12	20	0,175
20-21	20	0,175
13-14(15)	5(6,3)	4,35
22-23(24)	5(6,3)	4,35

Таб.1. Электрические параметры трансформатора ТАН122-127/220-50 и ТАН122-220-50

Трансформаторы ТАН122 на 220 В выпускаются начиная с 1979 г. (обозначаются как ТАН122-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТАН122 на 220 В такие же, как у соответствующих трансформаторов ТАН122 на 127/220 В.

Напряжение на отводах первичных обмоток трансформаторов ТАН122 на 127/220 В:

между выводами 1 и 2, 4 и 5 - 110 В;
между выводами 2 и 3, 5 и 6 - 7 В.

При использовании трансформаторов ТАН122-127/220 на 127 В необходимо:

соединить выводы 1 и 6, 3 и 4, при этом магнитные потоки первичных обмоток обоих стержней суммируются;
подать напряжение 127 В на выводы 1 и 3 или 4 и 6.

При использовании трансформаторов ТАН122-127/220 на 220 В необходимо:

соединить выводы 2 и 5;
подать напряжение 220 В на выводы 1 и 4.

Рис1. Электрическая принципиальная схема анодно-накального трансформатора ТАН122-127/220-50

Рис2. Электрическая принципиальная схема анодно-накального трансформатора ТАН122-220-50

В трансформаторах ТАН122 возможно последовательное и параллельное согласное соединение вторичных обмоток. Накальные обмотки можно соединять параллельно для увеличения тока накала.

Анодные обмотки можно соединять последовательно для получения необходимого выходного напряжения, а также параллельно для увеличения нагрузочной способности обмоток. При последовательном соединении обмоток с разными допустимыми токами нагрузочный ток не должен превышать минимального допустимого. Параллельное соединение может осуществляться тех анодных обмоток, напряжение на зажимах которых одинаковое.

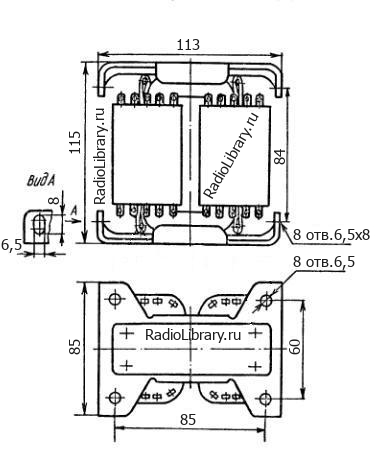

Рис3. Конструкция анодно-накального трансформатора ТАН122-127/220-50 и ТАН122-220-50

Литература

Акимов Н.Н., Ващуков Е.П., Прохоренко В.А., Ходоренок Ю.П. Резисторы, конденсаторы, трансформаторы, дроссели, коммутационные устройства РЭА: Справочник. - Мн.: Беларусь, 1994
