Трансформатор ТАН67-127/220-50, ТАН67-220-50

• Сердечник: ШЛ25х25
• Мощность: 100 Вт
• Ток первичной обмотки: 0,95/0,55 А
• Масса: 2,3 кг

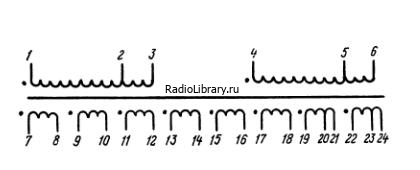

Выводы обмоток Напряжение, В Допустимый ток, А 7-8 315 0,045 9-10 315 0,045 11-12 280 0,065 13-14 280 0,065 15-16 35 0,065 17-18 35 0,065 19-20(21) 5(6,3) 2,45 22-23(24) 5(6,3) 2,45

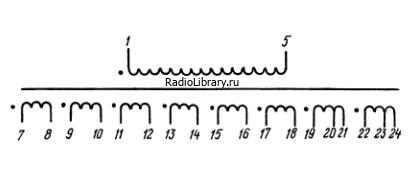

Трансформаторы ТАН67 на 220 В выпускаются начиная с 1979 г. (обозначаются как ТАН67-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

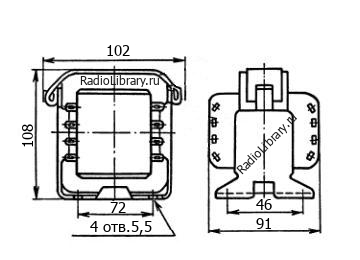

Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТАН67 на 220 В такие же, как у соответствующих трансформаторов ТАН67 на 127/220 В.

Напряжение на отводах первичных обмоток трансформаторов ТАН67 на 127/220 В:

При использовании трансформаторов ТАН67-127/220 на 127 В необходимо:

При использовании трансформаторов ТАН67-127/220 на 220 В необходимо:

В трансформаторах ТАН67 возможно последовательное и параллельное согласное соединение вторичных обмоток. Накальные обмотки можно соединять параллельно для увеличения тока накала.

Анодные обмотки можно соединять последовательно для получения необходимого выходного напряжения, а также параллельно для увеличения нагрузочной способности обмоток. При последовательном соединении обмоток с разными допустимыми токами нагрузочный ток не должен превышать минимального допустимого. Параллельное соединение может осуществляться тех анодных обмоток, напряжение на зажимах которых одинаковое.
