Транзистор 2N3569

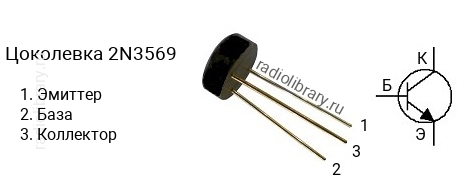

Цоколевка транзистора 2N3569

Характеристики транзистора 2N3569

Структура - n-p-n
Напряжение коллектор-эмиттер, не более: 40 В
Напряжение коллектор-база, не более: 80 В
Напряжение эмиттер-база, не более: 5 V
Ток коллектора, не более: 0.5 А
Рассеиваемая мощность коллектора, не более: 0.625 Вт
Коэффициент усиления транзистора по току (h_fe): от 100 до 300
Граничная частота коэффициента передачи тока: 600 МГц
Корпус: TO-105
