Транзистор 2N3866

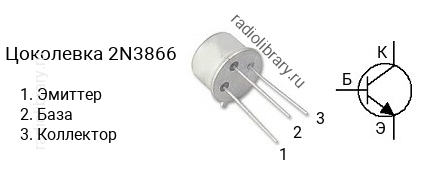

Цоколевка транзистора 2N3866

Характеристики транзистора 2N3866

Структура - n-p-n
Напряжение коллектор-эмиттер, не более: 30 В
Напряжение коллектор-база, не более: 55 В
Напряжение эмиттер-база, не более: 4 V
Ток коллектора, не более: 0.4 А
Рассеиваемая мощность коллектора, не более: 5 Вт
Коэффициент усиления транзистора по току (h_fe): от 10 до 200
Граничная частота коэффициента передачи тока: 500 МГц
Корпус: TO-39
