Транзистор 2N4249

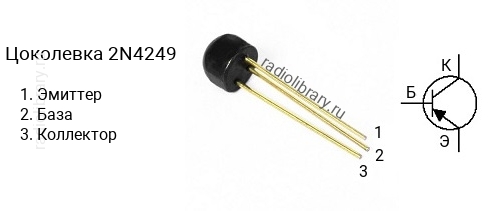

Цоколевка транзистора 2N4249

Характеристики транзистора 2N4249

Структура - p-n-p
Напряжение коллектор-эмиттер, не более: -60 В
Напряжение коллектор-база, не более: -60 В
Напряжение эмиттер-база, не более: -5 V
Ток коллектора, не более: -0.05 А
Рассеиваемая мощность коллектора, не более: 0.2 Вт
Коэффициент усиления транзистора по току (h_fe): от 100 до 300
Граничная частота коэффициента передачи тока: 40 МГц
Корпус: TO-106
