Транзистор 2N5415

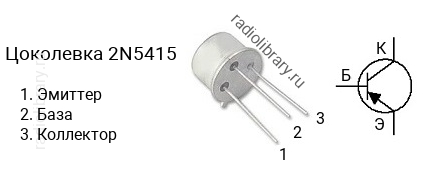

Цоколевка транзистора 2N5415

Характеристики транзистора 2N5415

Структура - p-n-p
Напряжение коллектор-эмиттер, не более: -200 В
Напряжение коллектор-база, не более: -200 В
Напряжение эмиттер-база, не более: -4 V
Ток коллектора, не более: -1 А
Рассеиваемая мощность коллектора, не более: 1 Вт
Коэффициент усиления транзистора по току (h_fe): от 30 до 150
Граничная частота коэффициента передачи тока: 15 МГц
Корпус: TO-39
