Транзистор 2N6050

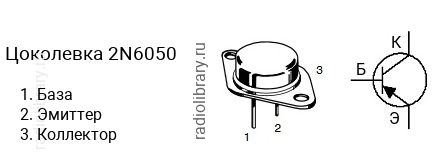

Цоколевка транзистора 2N6050

Цоколевка транзистора 2N6050

Характеристики транзистора 2N6050

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -60 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -12 А
  • Рассеиваемая мощность коллектора, не более: 150 Вт
  • Коэффициент усиления транзистора по току (hfe): от 750 до 18000
  • Граничная частота коэффициента передачи тока: 4 МГц
  • Корпус: TO-3

Комплементарная пара

Комплементарной парой для 2N6050 является транзистор 2N6057 c n-p-n структурой.

Аналоги

Транзистор 2N6050 можно заменить на 2N6051, 2N6052, 2N6285, 2N6285G, 2N6286, 2N6286G, 2N6287, 2N6287G, 2SA907, 2SA908, 2SA909, 2SB722
