Транзистор 2SA1094

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -140 В
• Напряжение коллектор-база, не более: -140 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -12 А
• Рассеиваемая мощность коллектора, не более: 120 Вт
• Коэффициент усиления транзистора по току (h_fe): от 55 до 240
• Граничная частота коэффициента передачи тока: 70 МГц

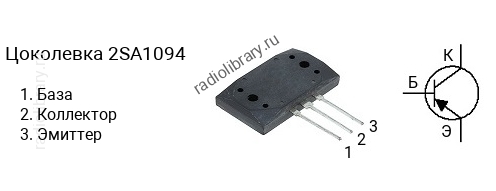

• Корпус: MT-200

Транзисторы серии 2SA1094 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1094-R имеет коэффициент усиления в диапазоне от 55 до 110, 2SA1094-O - в диапазоне от 80 до 160, 2SA1094-Y - в диапазоне от 120 до 240.Обозначение на корпусе транзистора 2SA1094 часто наносится без первой цифры и буквы, т.е. маркируется как "A1094".Комплементарной парой для 2SA1094 является транзистор 2SC2564 c n-p-n структурой.Транзистор 2SA1094 можно заменить на 2SA1095
