Транзистор 2SA1141

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -115 В
• Напряжение коллектор-база, не более: -115 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -10 А
• Рассеиваемая мощность коллектора, не более: 100 Вт
• Коэффициент усиления транзистора по току (h_fe): от 60 до 200
• Граничная частота коэффициента передачи тока: 90 МГц

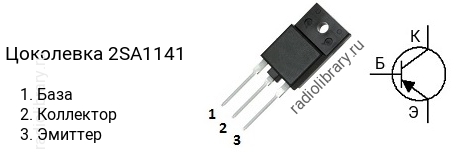

• Корпус: TO-3PF

Транзисторы серии 2SA1141 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1141-R имеет коэффициент усиления в диапазоне от 60 до 120, 2SA1141-Q - в диапазоне от 100 до 200.Обозначение на корпусе транзистора 2SA1141 часто наносится без первой цифры и буквы, т.е. маркируется как "A1141".Комплементарной парой для 2SA1141 является транзистор 2SC2681 c n-p-n структурой.Транзистор 2SA1141 можно заменить на 2SB1161
