Транзистор 2SA1142

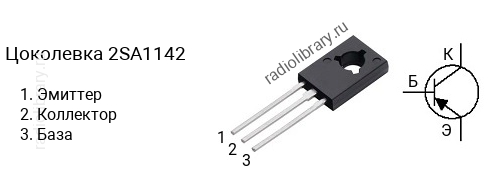

Цоколевка транзистора 2SA1142

Цоколевка транзистора 2SA1142 (маркируется как A1142)

Характеристики транзистора 2SA1142

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -180 В
  • Напряжение коллектор-база, не более: -180 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 320
  • Граничная частота коэффициента передачи тока: 180 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SA1142 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1142Q имеет коэффициент усиления в диапазоне от 100 до 200, 2SA1142P - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SA1142 часто наносится без первой цифры и буквы, т.е. маркируется как "A1142".

Комплементарная пара

Комплементарной парой для 2SA1142 является транзистор 2SC2682 c n-p-n структурой.

Аналоги

Транзистор 2SA1142 можно заменить на 2SA1210, 2SA1352, 2SA1353, 2SA1380, 2SA1381, 2SA1406, 2SA1407, 2SA795A, 2SB1110, KSA1142, KSA1381
