Транзистор 2SA1244

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -50 В
• Напряжение коллектор-база, не более: -60 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -5 А
• Рассеиваемая мощность коллектора, не более: 20 Вт
• Коэффициент усиления транзистора по току (h_fe): от 70 до 240
• Граничная частота коэффициента передачи тока: 60 МГц

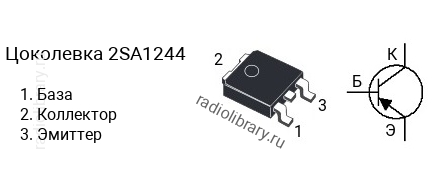

• Корпус: TO-252

Транзисторы серии 2SA1244 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1244-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SA1244-Y - в диапазоне от 120 до 240.Обозначение на корпусе транзистора 2SA1244 часто наносится без первой цифры и буквы, т.е. маркируется как "A1244".Комплементарной парой для 2SA1244 является транзистор 2SC3074 c n-p-n структурой.Транзистор 2SA1244 можно заменить на KTA1042D
