Транзистор 2SA1295

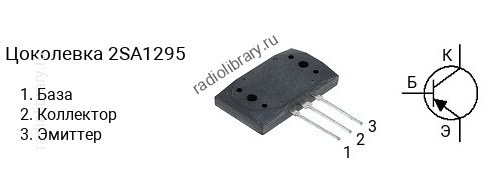

Цоколевка транзистора 2SA1295

Цоколевка транзистора 2SA1295 (маркируется как A1295)

Характеристики транзистора 2SA1295

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -230 В
  • Напряжение коллектор-база, не более: -230 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -17 А
  • Рассеиваемая мощность коллектора, не более: 200 Вт
  • Коэффициент усиления транзистора по току (hfe): от 50 до 140
  • Граничная частота коэффициента передачи тока: 35 МГц
  • Корпус: MT-200

Классификация по hFE

Транзисторы серии 2SA1295 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1295-O имеет коэффициент усиления в диапазоне от 50 до 100, 2SA1295-Y - в диапазоне от 70 до 140.

Маркировка

Обозначение на корпусе транзистора 2SA1295 часто наносится без первой цифры и буквы, т.е. маркируется как "A1295".

Комплементарная пара

Комплементарной парой для 2SA1295 является транзистор 2SC3264 c n-p-n структурой.
