Транзистор 2SA1536

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -70 В
• Напряжение коллектор-база, не более: -80 В
• Напряжение эмиттер-база, не более: -3 V
• Ток коллектора, не более: -0.3 А
• Рассеиваемая мощность коллектора, не более: 8 Вт
• Коэффициент усиления транзистора по току (h_fe): от 40 до 320
• Граничная частота коэффициента передачи тока: 600 МГц

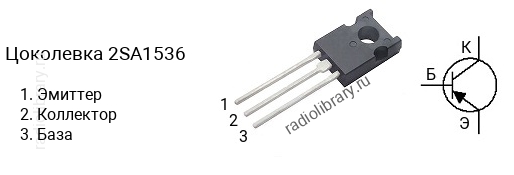

• Корпус: TO-126F

Транзисторы серии 2SA1536 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1536-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SA1536-D - в диапазоне от 60 до 120, 2SA1536-E - в диапазоне от 100 до 200, 2SA1536-F - в диапазоне от 160 до 320.Обозначение на корпусе транзистора 2SA1536 часто наносится без первой цифры и буквы, т.е. маркируется как "A1536".Комплементарной парой для 2SA1536 является транзистор 2SC3951 c n-p-n структурой.Транзистор 2SA1536 можно заменить на 2SA1537, 2SA1539
