Транзистор 2SA683

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -25 В
• Напряжение коллектор-база, не более: -30 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -1 А
• Рассеиваемая мощность коллектора, не более: 1 Вт
• Коэффициент усиления транзистора по току (h_fe): от 85 до 340
• Граничная частота коэффициента передачи тока: 200 МГц

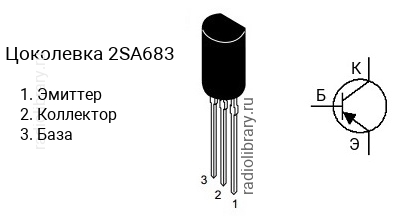

• Корпус: TO-92MOD

Транзисторы серии 2SA683 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA683-Q имеет коэффициент усиления в диапазоне от 85 до 170, 2SA683-R - в диапазоне от 120 до 240, 2SA683-S - в диапазоне от 170 до 340.Обозначение на корпусе транзистора 2SA683 часто наносится без первой цифры и буквы, т.е. маркируется как "A683".Комплементарной парой для 2SA683 является транзистор 2SC1383 c n-p-n структурой.Транзистор 2SA683 можно заменить на 2SA1534, 2SA1534A, 2SA684, 2SB621, 2SB621A, KSB564AC
