Транзистор 2SA954

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -80 В
• Напряжение коллектор-база, не более: -80 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.3 А
• Рассеиваемая мощность коллектора, не более: 0.6 Вт
• Коэффициент усиления транзистора по току (h_fe): от 90 до 400
• Граничная частота коэффициента передачи тока: 100 МГц

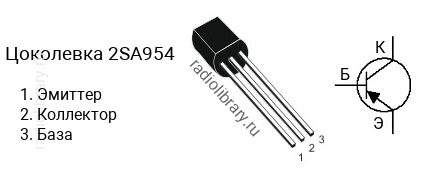

• Корпус: TO-92

Транзисторы серии 2SA954 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA954-M имеет коэффициент усиления в диапазоне от 90 до 180, 2SA954-L - в диапазоне от 135 до 270, 2SA954-K - в диапазоне от 200 до 400.Обозначение на корпусе транзистора 2SA954 часто наносится без первой цифры и буквы, т.е. маркируется как "A954".Комплементарной парой для 2SA954 является транзистор 2SC2003 c n-p-n структурой.Транзистор 2SA954 можно заменить на 2SB560, KSA709C, KTA1279
