Транзистор 2SB1109

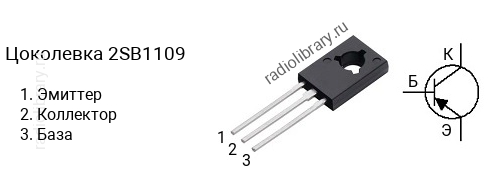

Цоколевка транзистора 2SB1109

Цоколевка транзистора 2SB1109 (маркируется как B1109)

Характеристики транзистора 2SB1109

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -160 В
  • Напряжение коллектор-база, не более: -160 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 1.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 320
  • Граничная частота коэффициента передачи тока: 140 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SB1109 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB1109-B имеет коэффициент усиления в диапазоне от 60 до 120, 2SB1109-C - в диапазоне от 100 до 200, 2SB1109-D - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SB1109 часто наносится без первой цифры и буквы, т.е. маркируется как "B1109".

Комплементарная пара

Комплементарной парой для 2SB1109 является транзистор 2SD1609 c n-p-n структурой.

Аналоги

Транзистор 2SB1109 можно заменить на 2SA1220A, 2SA1352, 2SA1353, 2SA1380, 2SA1381, 2SA1406, 2SA1407, 2SB1110, HSB1109, KSA1220A, KSA1381
