Транзистор 2SB1201

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -50 В
• Напряжение коллектор-база, не более: -60 В
• Напряжение эмиттер-база, не более: -6 V
• Ток коллектора, не более: -2 А
• Рассеиваемая мощность коллектора, не более: 15 Вт
• Коэффициент усиления транзистора по току (h_fe): от 100 до 560
• Граничная частота коэффициента передачи тока: 150 МГц

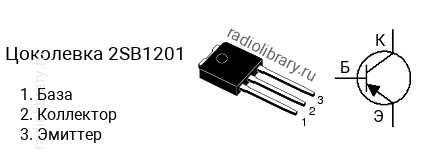

• Корпус: TO-251

Транзисторы серии 2SB1201 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB1201-R имеет коэффициент усиления в диапазоне от 100 до 200, 2SB1201-S - в диапазоне от 140 до 280, 2SB1201-T - в диапазоне от 200 до 400, 2SB1201-U - в диапазоне от 280 до 560.Обозначение на корпусе транзистора 2SB1201 часто наносится без первой цифры и буквы, т.е. маркируется как "B1201".Комплементарной парой для 2SB1201 является транзистор 2SD1801 c n-p-n структурой.Транзистор 2SB1201 можно заменить на 2SB1202
