Транзистор 2SB1203

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -50 В
• Напряжение коллектор-база, не более: -60 В
• Напряжение эмиттер-база, не более: -6 V
• Ток коллектора, не более: -5 А
• Рассеиваемая мощность коллектора, не более: 20 Вт
• Коэффициент усиления транзистора по току (h_fe): от 70 до 400
• Граничная частота коэффициента передачи тока: 130 МГц

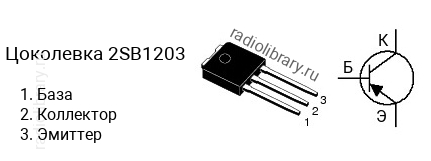

• Корпус: TO-251

Транзисторы серии 2SB1203 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB1203-Q имеет коэффициент усиления в диапазоне от 70 до 120, 2SB1203-R - в диапазоне от 100 до 200, 2SB1203-S - в диапазоне от 140 до 280, 2SB1203-T - в диапазоне от 200 до 400.Обозначение на корпусе транзистора 2SB1203 часто наносится без первой цифры и буквы, т.е. маркируется как "B1203".Комплементарной парой для 2SB1203 является транзистор 2SD1803 c n-p-n структурой.Транзистор 2SB1203 можно заменить на 2SB1204
