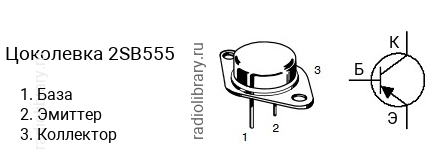

Транзистор 2SB555Цоколевка транзистора 2SB555Характеристики транзистора 2SB555- Структура - p-n-p
- Напряжение коллектор-эмиттер, не более: -140 В
- Напряжение коллектор-база, не более: -140 В
- Напряжение эмиттер-база, не более: -5 V
- Ток коллектора, не более: -12 А
- Рассеиваемая мощность коллектора, не более: 100 Вт
- Коэффициент усиления транзистора по току (hfe): от 40 до 140
- Граничная частота коэффициента передачи тока: 6 МГц
- Корпус: TO-3
Классификация по hFEТранзисторы серии 2SB555 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB555-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SB555-O - в диапазоне от 70 до 140. МаркировкаОбозначение на корпусе транзистора 2SB555 часто наносится без первой цифры и буквы, т.е. маркируется как " B555". Комплементарная параКомплементарной парой для 2SB555 является транзистор 2SD425 c n-p-n структурой. АналогиТранзистор 2SB555 можно заменить на 2SA908, 2SA909, 2SB554, 2SB697, 2SB697K, 2SB723, MJ15002, MJ15002G, MJ15004, MJ15004G
|
