Транзистор 2SB564

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -25 В
• Напряжение коллектор-база, не более: -30 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -1 А
• Рассеиваемая мощность коллектора, не более: 1 Вт
• Коэффициент усиления транзистора по току (h_fe): от 90 до 400

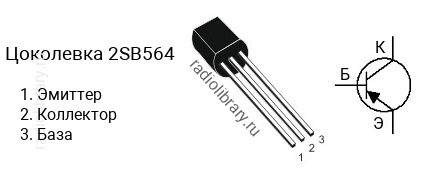

• Корпус: TO-92

Транзисторы серии 2SB564 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB564M имеет коэффициент усиления в диапазоне от 90 до 180, 2SB564L - в диапазоне от 135 до 270, 2SB564K - в диапазоне от 200 до 400.Обозначение на корпусе транзистора 2SB564 часто наносится без первой цифры и буквы, т.е. маркируется как "B564".Комплементарной парой для 2SB564 является транзистор 2SD471 c n-p-n структурой.Транзистор 2SB564 можно заменить на KSB564AC
