Транзистор 2SB686

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -100 В
• Напряжение коллектор-база, не более: -100 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -6 А
• Рассеиваемая мощность коллектора, не более: 60 Вт
• Коэффициент усиления транзистора по току (h_fe): от 55 до 160
• Граничная частота коэффициента передачи тока: 10 МГц

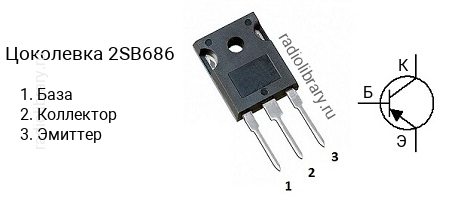

• Корпус: TO-3P

Транзисторы серии 2SB686 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB686-R имеет коэффициент усиления в диапазоне от 55 до 110, 2SB686-O - в диапазоне от 80 до 160.Обозначение на корпусе транзистора 2SB686 часто наносится без первой цифры и буквы, т.е. маркируется как "B686".Комплементарной парой для 2SB686 является транзистор 2SD716 c n-p-n структурой.Транзистор 2SB686 можно заменить на 2SA1093, 2SA1103, 2SA1104, 2SA1105, 2SA1106, 2SA1146, 2SA1186, 2SA1264, 2SA1264-O, 2SA1264N, 2SA1264N-O, 2SA1265, 2SA1265-O, 2SA1301, 2SA1302, 2SA1303, 2SA1386, 2SA1386A, 2SA1386A-O, 2SA1386A-P, 2SA1386A-Y, 2SA1490, 2SA1491, 2SA1492, 2SA1516, 2SA1694, 2SA1695, 2SA1804, 2SA1805, 2SA1940, 2SA1941, 2SA1942, 2SA1943, 2SA1962, 2SA1986, 2SA2120, 2SA2121, 2SA2151, 2SA2151A, 2SA2151A-O, 2SA2151A-P, 2SA2151A-Y, 2SB688, 2SB695, 2SB778, 2SB863, BD246C, BD250C, BDV96, FJA4210, FJA4213, FJL4215, KTA1943, KTA1943A, KTA1962, KTA1962A, KTB688, KTB688B, KTB778, NTE2329, TIP36CA
