Транзистор 2SB705

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -140 В
• Напряжение коллектор-база, не более: -140 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -10 А
• Рассеиваемая мощность коллектора, не более: 120 Вт
• Коэффициент усиления транзистора по току (h_fe): от 40 до 200
• Граничная частота коэффициента передачи тока: 17 МГц

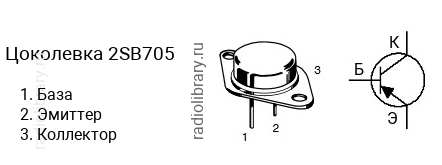

• Корпус: TO-3

Транзисторы серии 2SB705 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB705-S имеет коэффициент усиления в диапазоне от 40 до 80, 2SB705-R - в диапазоне от 60 до 120, 2SB705-Q - в диапазоне от 100 до 200.Обозначение на корпусе транзистора 2SB705 часто наносится без первой цифры и буквы, т.е. маркируется как "B705".Комплементарной парой для 2SB705 является транзистор 2SD745 c n-p-n структурой.Транзистор 2SB705 можно заменить на 2SA747A, 2SA908, 2SA909, 2SB697, 2SB697K, 2SB705A, 2SB705B, 2SB706, 2SB706A, 2SB723
