Транзистор 2SB763

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -60 В
• Напряжение коллектор-база, не более: -60 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -5 А
• Рассеиваемая мощность коллектора, не более: 60 Вт
• Коэффициент усиления транзистора по току (h_fe): от 40 до 250

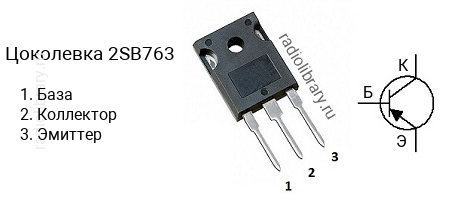

• Корпус: TO-3P

Транзисторы серии 2SB763 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB763-R имеет коэффициент усиления в диапазоне от 40 до 90, 2SB763-Q - в диапазоне от 70 до 150, 2SB763-P - в диапазоне от 120 до 250.Обозначение на корпусе транзистора 2SB763 часто наносится без первой цифры и буквы, т.е. маркируется как "B763".Комплементарной парой для 2SB763 является транзистор 2SD858 c n-p-n структурой.Транзистор 2SB763 можно заменить на 2SA1106, BD246A, BD246B, BD246C, BD250A, BD250B, BD250C, BDV92, BDV94, BDV96, TIP36CA
