Транзистор 2SC2690A

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 160 В
• Напряжение коллектор-база, не более: 160 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 1.2 А
• Рассеиваемая мощность коллектора, не более: 20 Вт
• Коэффициент усиления транзистора по току (h_fe): от 60 до 320
• Граничная частота коэффициента передачи тока: 175 МГц

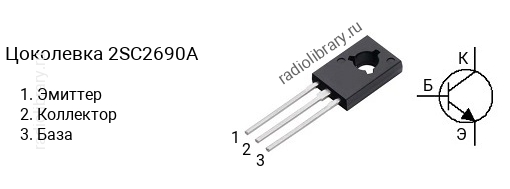

• Корпус: TO-126

Транзисторы серии 2SC2690A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2690A-R имеет коэффициент усиления в диапазоне от 60 до 120, 2SC2690A-Q - в диапазоне от 100 до 200, 2SC2690A-P - в диапазоне от 160 до 320.Обозначение на корпусе транзистора 2SC2690A часто наносится без первой цифры и буквы, т.е. маркируется как "C2690A".Комплементарной парой для 2SC2690A является транзистор 2SA1220A c p-n-p структурой.Транзистор 2SC2690A можно заменить на KSC2690A
