Транзистор 2SC2774

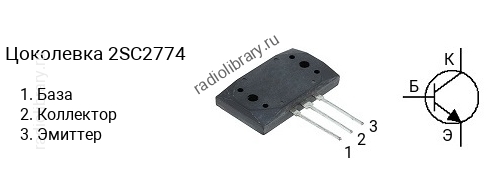

Цоколевка транзистора 2SC2774

Цоколевка транзистора 2SC2774 (маркируется как C2774)

Характеристики транзистора 2SC2774

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 200 В
  • Напряжение коллектор-база, не более: 200 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 17 А
  • Рассеиваемая мощность коллектора, не более: 200 Вт
  • Коэффициент усиления транзистора по току (hfe): от 50 до 140
  • Граничная частота коэффициента передачи тока: 20 МГц
  • Корпус: MT-200

Классификация по hFE

Транзисторы серии 2SC2774 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2774-O имеет коэффициент усиления в диапазоне от 50 до 100, 2SC2774-Y - в диапазоне от 70 до 140.

Маркировка

Обозначение на корпусе транзистора 2SC2774 часто наносится без первой цифры и буквы, т.е. маркируется как "C2774".

Комплементарная пара

Комплементарной парой для 2SC2774 является транзистор 2SA1170 c p-n-p структурой.

Аналоги

Транзистор 2SC2774 можно заменить на 2SC3264, 2SC3858
