Транзистор 2SC3417

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 300 В
• Напряжение коллектор-база, не более: 300 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 7 Вт
• Коэффициент усиления транзистора по току (h_fe): от 40 до 320
• Граничная частота коэффициента передачи тока: 70 МГц

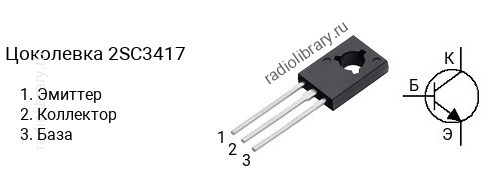

• Корпус: TO-126

Транзисторы серии 2SC3417 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3417-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SC3417-D - в диапазоне от 60 до 120, 2SC3417-E - в диапазоне от 100 до 200, 2SC3417-F - в диапазоне от 160 до 320.Обозначение на корпусе транзистора 2SC3417 часто наносится без первой цифры и буквы, т.е. маркируется как "C3417".Комплементарной парой для 2SC3417 является транзистор 2SA1353 c p-n-p структурой.Транзистор 2SC3417 можно заменить на 2SC2899, 2SC3503, BD128, BD129, KSC2258A, KSC3503
