Транзистор 2SC3803

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 45 В
• Напряжение коллектор-база, не более: 60 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.2 А
• Рассеиваемая мощность коллектора, не более: 0.5 Вт
• Коэффициент усиления транзистора по току (h_fe): от 40 до 240
• Граничная частота коэффициента передачи тока: 200 МГц

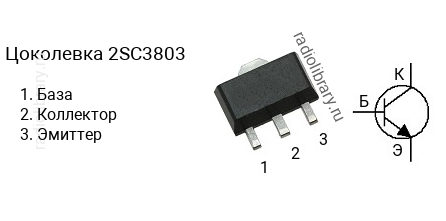

• Корпус: SOT-89

Транзисторы серии 2SC3803 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3803-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SC3803-O - в диапазоне от 70 до 140, 2SC3803-Y - в диапазоне от 120 до 240.Обозначение на корпусе транзистора 2SC3803 часто наносится без первой цифры и буквы, т.е. маркируется как "C3803".Комплементарной парой для 2SC3803 является транзистор 2SA1483 c p-n-p структурой.
