Транзистор 2SC505

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 300 В
• Напряжение коллектор-база, не более: 300 В
• Напряжение эмиттер-база, не более: 3 V
• Ток коллектора, не более: 0.2 А
• Рассеиваемая мощность коллектора, не более: 0.6 Вт
• Коэффициент усиления транзистора по току (h_fe): от 40 до 140
• Граничная частота коэффициента передачи тока: 60 МГц

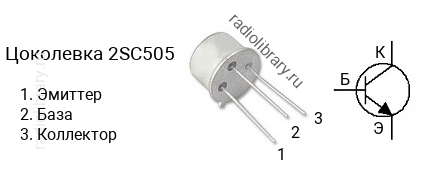

• Корпус: TO-39

Транзисторы серии 2SC505 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC505-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SC505-O - в диапазоне от 70 до 140.Обозначение на корпусе транзистора 2SC505 часто наносится без первой цифры и буквы, т.е. маркируется как "C505".Транзистор 2SC505 можно заменить на 2N3439, NTE396
