Транзистор 2SD414

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 80 В
• Напряжение коллектор-база, не более: 100 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.8 А
• Рассеиваемая мощность коллектора, не более: 10 Вт
• Коэффициент усиления транзистора по току (h_fe): от 40 до 320
• Граничная частота коэффициента передачи тока: 45 МГц

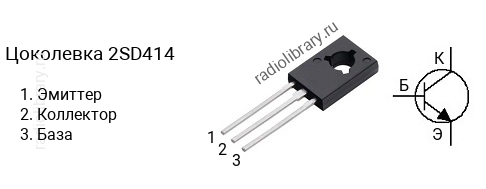

• Корпус: TO-126

Транзисторы серии 2SD414 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD414-S имеет коэффициент усиления в диапазоне от 40 до 80, 2SD414-R - в диапазоне от 60 до 120, 2SD414-Q - в диапазоне от 100 до 200, 2SD414-P - в диапазоне от 160 до 320.Обозначение на корпусе транзистора 2SD414 часто наносится без первой цифры и буквы, т.е. маркируется как "D414".Комплементарной парой для 2SD414 является транзистор 2SB548 c p-n-p структурой.Транзистор 2SD414 можно заменить на 2SD415, BD237, BD237G, BD379, MJE244
