Транзистор 2STF2220

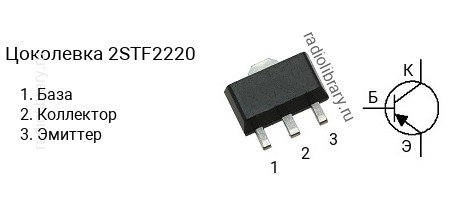

Цоколевка транзистора 2STF2220

Характеристики транзистора 2STF2220

Структура - p-n-p
Напряжение коллектор-эмиттер, не более: -20 В
Напряжение коллектор-база, не более: -20 В
Напряжение эмиттер-база, не более: -5 V
Ток коллектора, не более: -1.5 А
Рассеиваемая мощность коллектора, не более: 1.4 Вт
Коэффициент усиления транзистора по току (h_fe): от 200 до 600
Граничная частота коэффициента передачи тока: 100 МГц
Корпус: SOT-89
