Транзистор BC109

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 20 В
• Напряжение коллектор-база, не более: 30 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.3 Вт
• Коэффициент усиления транзистора по току (h_fe): от 200 до 800
• Граничная частота коэффициента передачи тока: 150 МГц

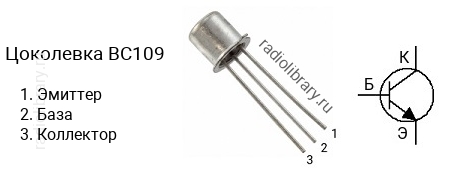

• Корпус: TO-18

Транзисторы серии BC109 делятся на несколько групп по коэффициенту усиления. Транзистор BC109B имеет коэффициент усиления в диапазоне от 200 до 450, BC109C - в диапазоне от 420 до 800.Комплементарной парой для BC109 является транзистор BC179 c p-n-p структурой.Транзистор BC109 можно заменить на BC108, BC394
