Транзистор BC560

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -45 В
• Напряжение коллектор-база, не более: -50 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.1 А
• Рассеиваемая мощность коллектора, не более: 0.5 Вт
• Коэффициент усиления транзистора по току (h_fe): от 110 до 800
• Граничная частота коэффициента передачи тока: 150 МГц

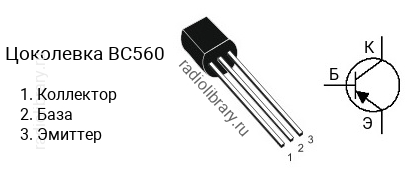

• Корпус: TO-92

Транзисторы серии BC560 делятся на несколько групп по коэффициенту усиления. Транзистор BC560A имеет коэффициент усиления в диапазоне от 110 до 220, BC560B - в диапазоне от 200 до 450, BC560C - в диапазоне от 420 до 800.Комплементарной парой для BC560 является транзистор BC550 c n-p-n структурой.Транзистор BC560 можно заменить на BC556, BC557
