Транзистор BDW83B

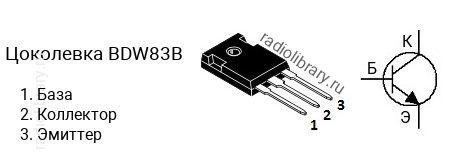

Цоколевка транзистора BDW83B

Цоколевка транзистора BDW83B

Характеристики транзистора BDW83B

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 80 В
  • Напряжение коллектор-база, не более: 80 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 15 А
  • Рассеиваемая мощность коллектора, не более: 125 Вт
  • Коэффициент усиления транзистора по току (hfe): от 750 до 20000
  • Корпус: TO-247

Комплементарная пара

Комплементарной парой для BDW83B является транзистор BDW84B c p-n-p структурой.

Аналоги

Транзистор BDW83B можно заменить на BDW83C, BDW83D
