Транзистор FZT689B

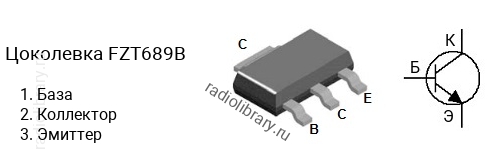

Цоколевка транзистора FZT689B

Характеристики транзистора FZT689B

Структура - n-p-n
Напряжение коллектор-эмиттер, не более: 20 В
Напряжение коллектор-база, не более: 20 В
Напряжение эмиттер-база, не более: 7 V
Ток коллектора, не более: 3 А
Рассеиваемая мощность коллектора, не более: 1.2 Вт
Коэффициент усиления транзистора по току (h_fe): от 400
Граничная частота коэффициента передачи тока: 150 МГц
Корпус: SOT-223
