Транзистор KTC9015

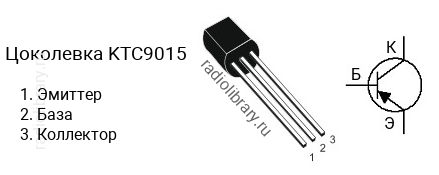

Цоколевка транзистора KTC9015

Цоколевка транзистора KTC9015

Характеристики транзистора KTC9015

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -50 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 1000
  • Граничная частота коэффициента передачи тока: 60 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии KTC9015 делятся на несколько групп по коэффициенту усиления. Транзистор KTC9015A имеет коэффициент усиления в диапазоне от 60 до 150, KTC9015B - в диапазоне от 100 до 300, KTC9015C - в диапазоне от 200 до 600.

Комплементарная пара

Комплементарной парой для KTC9015 является транзистор KTC9014 c n-p-n структурой.

Аналоги

Транзистор KTC9015 можно заменить на KSP55, KSP56, KSP92, KSP93, MPSA92, MPSA93, MPSW55, MPSW55G, MPSW56, MPSW56G, MPSW92, MPSW92G
