Транзистор MMBT2222AT

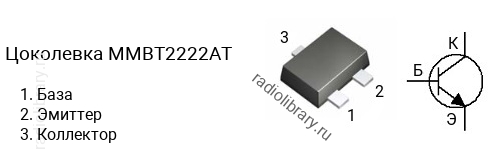

Цоколевка транзистора MMBT2222AT

Характеристики транзистора MMBT2222AT

Структура - n-p-n
Напряжение коллектор-эмиттер, не более: 40 В
Напряжение коллектор-база, не более: 75 В
Напряжение эмиттер-база, не более: 6 V
Ток коллектора, не более: 0.6 А
Рассеиваемая мощность коллектора, не более: 0.25 Вт
Коэффициент усиления транзистора по току (h_fe): от 100 до 300
Граничная частота коэффициента передачи тока: 300 МГц
Корпус: SOT-523F
