Транзистор MPS3706

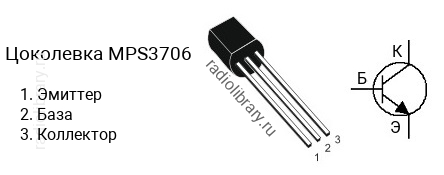

Цоколевка транзистора MPS3706

Характеристики транзистора MPS3706

Структура - n-p-n
Напряжение коллектор-эмиттер, не более: 20 В
Напряжение коллектор-база, не более: 40 В
Напряжение эмиттер-база, не более: 5 V
Ток коллектора, не более: 0.8 А
Рассеиваемая мощность коллектора, не более: 0.625 Вт
Коэффициент усиления транзистора по току (h_fe): от 30 до 600
Граничная частота коэффициента передачи тока: 100 МГц
Корпус: TO-92
