Транзистор TIP54

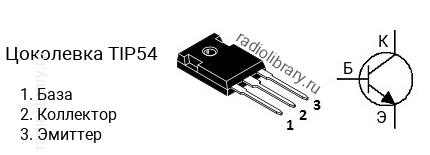

Цоколевка транзистора TIP54

Характеристики транзистора TIP54

Структура - n-p-n
Напряжение коллектор-эмиттер, не более: 400 В
Напряжение коллектор-база, не более: 500 В
Напряжение эмиттер-база, не более: 5 V
Ток коллектора, не более: 3 А
Рассеиваемая мощность коллектора, не более: 100 Вт
Коэффициент усиления транзистора по току (h_fe): от 30 до 150
Граничная частота коэффициента передачи тока: 3 МГц
Корпус: TO-247
