Транзистор ZTX788B

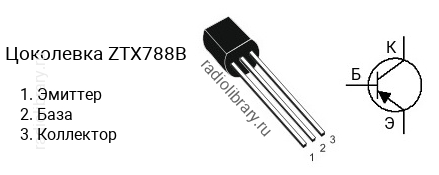

Цоколевка транзистора ZTX788B

Характеристики транзистора ZTX788B

Структура - p-n-p
Напряжение коллектор-эмиттер, не более: -15 В
Напряжение коллектор-база, не более: -15 В
Напряжение эмиттер-база, не более: -5 V
Ток коллектора, не более: -3 А
Рассеиваемая мощность коллектора, не более: 1.5 Вт
Коэффициент усиления транзистора по току (h_fe): от 400
Граничная частота коэффициента передачи тока: 100 МГц
Корпус: TO-92
