Транзистор ГТ906А

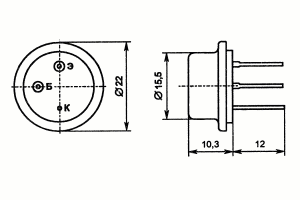

Цоколевка транзистора ГТ906А

Обозначение транзистора ГТ906А на схемах

На принципиальных схемах транзистор обозначается как буквенным кодом, так и условным графическим. Буквенный код состоит из латинских букв VT и цифры (порядкового номера на схеме). Условное графическое обозначение транзистора ГТ906А обычно помещают в кружок, символизирующий его корпус. Короткая черточка с линией от середины символизирует базу, две наклонные линии, проведенные к ее краям под углом 60°, — эмиттер и коллектор. Эмиттер имеет стрелку, направленную к базе.

Характеристики транзистора ГТ906А

Структура p-n-p
Максимально допустимое (импульсное) напряжение коллектор-база 75 В
Максимально допустимое (импульсное) напряжение коллектор-эмиттер 75 В
Максимально допустимый постоянный(импульсный) ток коллектора 6000 мА
Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом) (15) Вт
Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером 30-150
Обратный ток коллектора <=8000 мкА
Граничная частота коэффициента передачи тока в схеме с общим эмиттером =>30 МГц
