Транзистор КТ601А

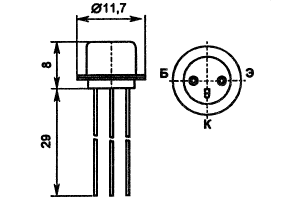

Цоколевка транзистора КТ601А

Обозначение транзистора КТ601А на схемах

На принципиальных схемах транзистор обозначается как буквенным кодом, так и условным графическим. Буквенный код состоит из латинских букв VT и цифры (порядкового номера на схеме). Условное графическое обозначение транзистора КТ601А обычно помещают в кружок, символизирующий его корпус. Короткая черточка с линией от середины символизирует базу, две наклонные линии, проведенные к ее краям под углом 60°, — эмиттер и коллектор. Эмиттер имеет стрелку, направленную от базы.

Характеристики транзистора КТ601А

Структура n-p-n
Максимально допустимое (импульсное) напряжение коллектор-база 100 В
Максимально допустимое (импульсное) напряжение коллектор-эмиттер 100 В
Максимально допустимый постоянный(импульсный) ток коллектора 30 мА
Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом) 0.25(0.5) Вт
Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером =>16
Обратный ток коллектора <=50 мкА
Граничная частота коэффициента передачи тока в схеме с общим эмиттером =>40 МГц

Аналоги транзистора КТ601А

2SC64, 2N1564, 2N1565, 2N734, 2N735, 2N735A, 2N844, 2N845, BFY80
